一、UWB测距模块简介

UWB测距模块SKU603集成了DecaWave的DW1000超宽带UWB收发器IC和GD32F130G8U6 MCU。 该模块将天线，所有RF电路，电源管理和时钟电路集成在一个模块中。 为了节省模块处于静态时的模块功耗，该模块集成了一个三轴线性加速度计。它可用于双向测距或TDOA定位系统，以将资产定位到10厘米的精度，并支持高达6.8 Mbps的数据传输速率。

（1）CPU：GD32F130G8U6

• 核心：ARM?Cortex?-M3 RISC内核

• 最高频率-48MHz

• 单周期乘法和硬件划分

• 64 KB片上闪存，高达8 KB的SRAM存储器

• 一个12位ADC

• 多达5个通用16位定时器，一个通用32位定时器

（2）UWB收发器IC：DW1000

• 符合IEEE 802.15.4-2011 UWB标准

• 支持3.5GHz至6.5GHz的4个RF频段

• 可编程发射机输出功率

• 数据速率为110kbps，850kbps，6.8Mbps

• 高数据吞吐量应用的最大数据包长度为1023字节

• 集成MAC支持功能支持双向测距和TDOA

（3）加速度计：LIS2DH12

•  模块拥有超低功耗，低至2uA

• ±2g /±4g /±8g /±16g可选全量程

• “睡眠唤醒”和“返回睡眠”功能

• 运动检测

• 自由落体检测

（4）通信接口方面

  多达2个UART，I2C，串行线JTAG调试端口

二、SKU603测距的原理

    UWB模块测距是通过UWB信号再两个模块之间来回传播所用的时间乘以光速的方式实现的，具体计算公式如下图所示：

三、SKU603的应用程序框图

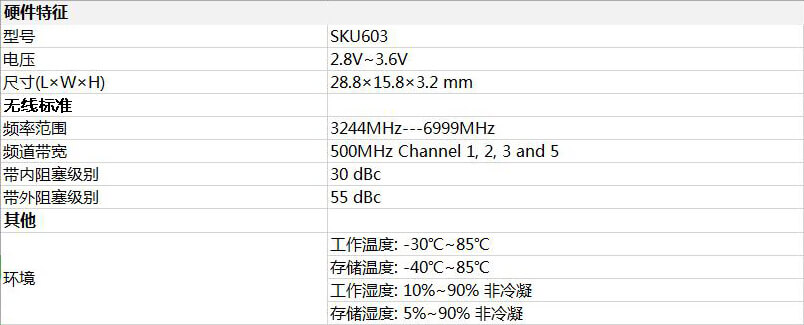

四、UWB模块的特征

五、应用

（1）在各种工商业领域中使用双向测距或TDOA方案的精确实时定位系统（RTLS）

（2）位置感知无线传感器网络（WSN）

六、购买UWB模块

亲可以在阿里巴巴（1688）搜索“微能信息”进入官方阿里店铺，使用淘宝账号登录即可购买。

温馨提示：店铺标价仅供参考，实际价格以销售提供的报价单为准哦！

六、芯片参考资料下载

DW1000芯片使用手册

七、UWB模块选型

请点击以下产品图片，进入相应的uwb模块详情页进行选型。
