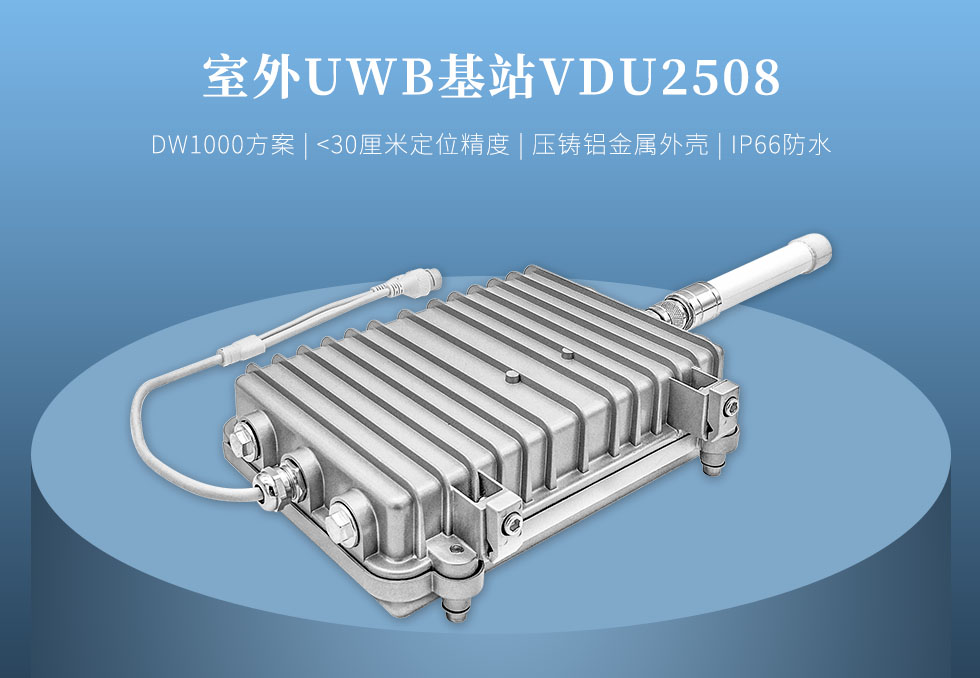

室外UWB定位基站VDU2508（物资/资产/人员定位，<30厘米定位精度）

室外使用的UWB定位基站，DW1000方案开发，支持TDOA算法、TWR算法，10~30厘米定位精度。覆盖范围50米（TDOA算法）；测距范围400米（TWR算法）。支持UWB基站和标签数据上行+下行。压铸铝金属外壳，IP66防水。应用：搭建UWB定位系统，人员定位、物资设备定位、资产定位管理。配合软件可实现0维/一维/二维/三维定位，电子围栏，移动轨迹记录/查询/回放，停留时长记录，数据统计，SOS告警等。场景：电厂、司法机构如监狱/法院、工厂、仓库、养老院、智慧工地、隧道、管廊等。
尺寸：236.4mm * 153.7mm * 74.0mm
浏览次数：1705

规格书下载

UWB定位基站简介

UWB定位基站VDU2508是深圳市微能信息科技有限公司基于DW1000芯片方案开发的适用于室外/户外环境中的高精度定位基站，配置了压铸铝金属外壳，拥有IP66级防水防尘等级，可用于各种恶劣的室外或户外环境中。

▲ 定位精度：VDU2508用于UWB定位系统中，和微能信息的UWB定位标签搭配使用，可实现<30厘米的定位精度。

▲ 定位对象：适用于人员定位、物资定位、机器设备定位、资产定位管理、车辆定位等。

▲ 定位场景：电厂/变电站、司法机构如监狱/看守所/法院、工厂园区、养老院、仓库物资定位、智慧工地等。

▲ 数据上行+下行：VDU2508在传输数据时支持上行和下行。可以接收uwb定位标签广播的定位信息，也可以下发指令给UWB标签，从而实现双向报警，电子围栏等功能。


UWB基站特征


DW1000芯片方案


TDOA或TWR定位算法


<30厘米定位精度


IP66级防水（可室外用）


覆盖范围50米

（TDOA定位算法）


测距距离400米

（TWR定位算法）


压铸铝金属外壳


提供配套安装附件


人员/物资/设备定位


数据上行+下行


支持ch1-5全信道


可搭配不同的天线

基本参数

供电（以下二选一）
网口POE供电	标准：Cat.5及以上（POE输出功率大于1W）如果用网口供电，请将直流电源口胶封。
直流电源供电	输入电压5.0V（4.5~5.5V)，输入功率大于1W
UWB无线参数
支持协议	兼容IEEE 802.15.4-2011 UWB协议
频率	默认3774~4243.2MHz，支持信道ch1-5，UWB定位系统可以切换频率信道
典型发射功率	-6dBm/500MHz（CH2）
接收灵敏度	-105dBm(丢包率10%，CH2)
数据传输速率	默认6.8Mbps，支持110Kbps，850kbps
UWB定位性能
定位精度	<30cm（UWB基站与标签之间无遮挡）
推荐UWB基站布局间隔	<50米
数据上传方式	100Mbps以太网
UWB基站时钟同步方式	UWB无线同步
产品重量	285g(±10g)
操作环境
工作温度	-30℃~70℃
存储温度	-40℃~85℃
防水等级	IP66
尺寸	236.4mm * 153.7mm * 74.0mm，(误差±2mm)
